쾌적한 실내공기를 위한 핵심, 열회수형 환기장치의 관리 방법과 내부 구성품 한눈에 알아보세요.
실내외 공기의 교차 순환을 통해 에너지를 절약하고, 항상 신선한 공기를 유지하려면 정기적인 유지관리가 필수입니다. 필터 및 열교환기의 관리 주기와 장비의 구성 요소에 대해 안내드립니다.
| 구분 | 청소주기 | 교환주기 | 비고 |
|---|---|---|---|
| 필터 | 4회/년 | 1년 | 사용 환경 및 오염도에 따라 교환주기가 달라질 수 있습니다. |
| 전열교환기 | 1회/년 | 3~5년 |
주의사항 제품 사용 환경(예: 도로변, 공사장 인근, 산업지역 등)에 따라 필터 및 열교환기의 오염도는 크게 달라질 수 있습니다. 정기적인 점검을 통해 교체 주기를 유연하게 조정하는 것이 좋습니다.

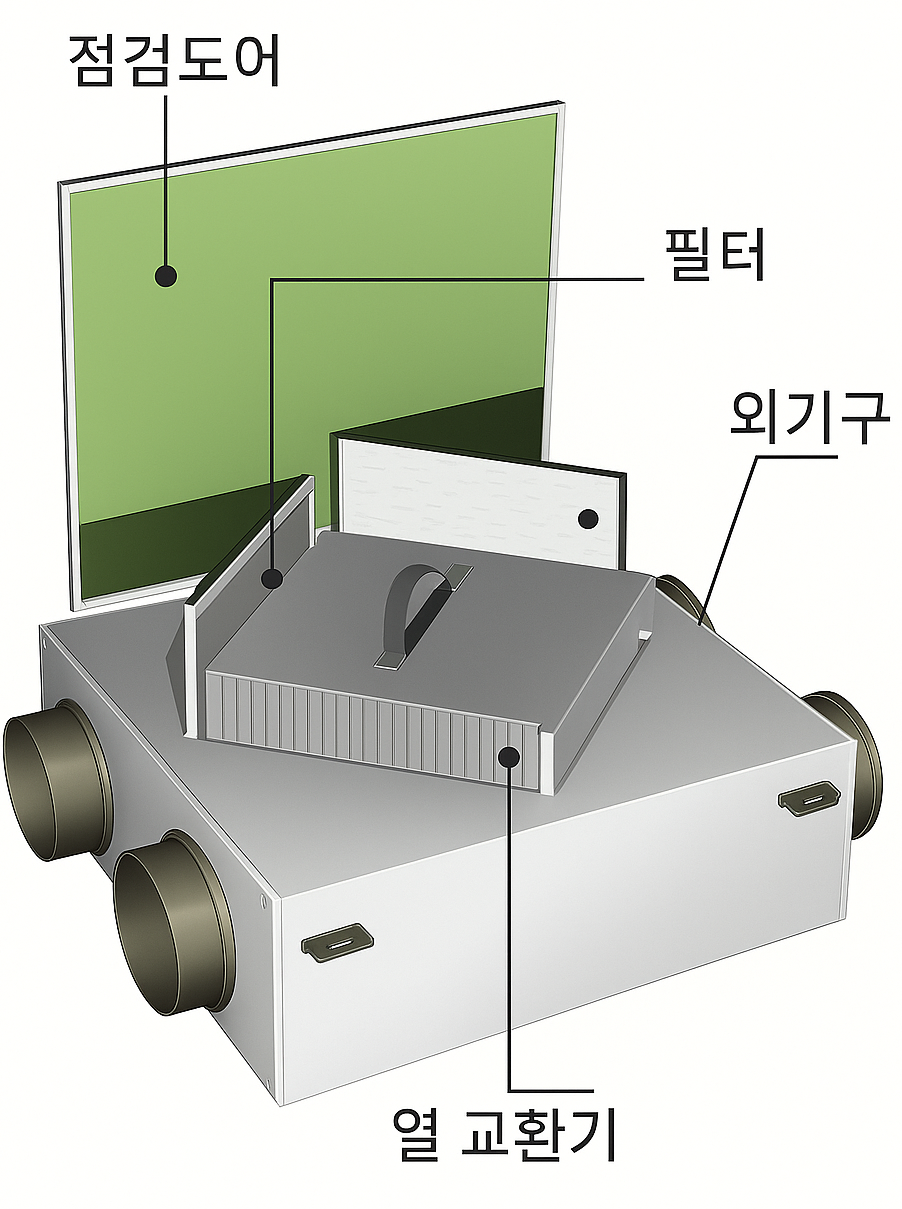

장비의 내부는 점검도어, 필터, 열교환기, 전원부, PCB박스 등으로 구성되어 있으며,
각 구성품은 고유한 기능을 가지고 있어 유지보수 시 이해가 필요합니다.
| 구분 | 기능 | 비고 |
|---|---|---|
| 본체 | CONTROL을 제외한 팬모터 및 열교환기, 프리필터와 전원부가 내장되어 있습니다. |
사용자 분해 및 개조금지 |
| 급기구(S.A) | 외부에서 들어온 공기가 열교환기를 거쳐 내부로 공급됩니다. | |
| 배기구(R.A) | 실내의 공기를 흡입합니다. | |
| 외기구(O.A) | 외부의 공기를 흡입합니다. | |
| 환기구(E.A) | 실내에서 흡입된 공기가 열교환기를 거쳐 외부로 배출됩니다. | |
| 열교환기 | 실내공기와 외부공기가 서로 교차하여 배출되며, 공기가 가진 에너지를 흡수하여 실내로 공급됩니다. |
주기적인 점검필요 |
| 필터 | 외부(실내)에서 유입되는 공기중의 분진으로부터 열교환기를 보호하고 실내로 깨끗한 공기를 공급합니다. |
주기적인 점검필요 |
| 점검도어 | 전열교환기나 필터의 청소나 교환시에 개방합니다. | 장비설치시 점검구 확보 |
| PCB 박스 | CONTROL과 통신 및 전원을 공급하는 전기 기판이 내장되어있습니다. | 장비설치시 점검구 확보 |
주의사항 장비의 내부는 점검도어, 필터, 열교환기, 전원부, PCB박스 등으로 구성되어 있으며, 각 구성품은 고유한 기능을 가지고 있어 유지보수 시 이해가 필요합니다.
